[OpenGL 공부] Shader

학습을 위해 참조한 사이트

https://learnopengl.com/Getting-started/Shaders

LearnOpenGL - Shaders



셰이더

GPU에 기반을 둔 작은 프로그램으로, 기본적인 의미에서 입력을 출력으로 변환하는 프로그램

GLSL

C와 유사한 언어로, 벡터 및 행렬 조작을 위해 필요한 기능들을 제공한다.

#version 330 core

layout (location = 0) in vec3 aPos;

void main(void) {
	gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);
}





버전 선언

GLSL을 작성할 땐 항상 셰이더의 버전 선언으로 시작한다.



정점 속성 연결

정점 데이터를 정점 셰이더와 연결한다. 연결을 위한 방법으로는 세 가지 방법이 있고, 어느 경우를 사용해도 모두 동작이 가능하다.



1. layout 키워드 (In-Shader)

layout(location = #)  var;

형태로 사용한다. 변수 var에 #에 해당하는 인덱스가 할당된다. 이 방법을 사용하면 이후에 나올 방법에 대해 속성 위치에 대한 지정자를 생략할 수 있다는 장점이 있다. 일반적으로 선호되는 방법이며, 셰이더 파일 내부에 정의된다.



2. glBindAttribLocation 함수 (Pre-link)

glBindAttribLocation(GLuint program, GLuint index, const GLchar *name);

정점 셰이더 프로그램을 연결하기 전에, 즉 셰이더 코드가 아닌 외부 애플리케이션에서 특정 속성을 특정 인덱스에 연결하도록 지시할 수가 있다. 특정 속성에 해당하는 이름은 정점 셰이더 내부에 실제로 존재하는 이름을 사용해야 한다.



3. 자동 할당

위 2가지 방법을 모두 사용하지 않은 경우, 셰이더 프로그램을 연결할 때 OpenGL에서 자동으로 속성에 대한 인덱스를 할당한다.



입력과 출력 지정

각각 in과 out 키워드를 사용하며, 한 셰이더에서 다른 셰이더로 데이터를 보내기 위해서는 출력을 선언하여 수신 셰이더에서 유사하게 입력을 선언해야 한다. 이때 데이터를 송수신하는 셰이더 간 이름과 유형이 동일하도록 설정한다.

/* vertex shader */
#version 330 core
layout (location = 0) in vec3 aPos;
//layout (location = 1) in vec3 aColor;

out vec3 ourPosition;

void main()
{
	gl_Position = vec4(aPos, 1.0);
	ourPosition = aPos;
}

/* fragment shader */
#version 330 core
out vec4 FragColor;

in vec3 ourPosition;

void main()
{
	FragColor = vec4(ourPosition, 1.0);
}

셰이더 간 데이터를 연결하는 예시이다. 셰이더의 시작은 항상 main 함수이며, main 함수 이전에 정의한 입력 및 출력 데이터에 대한 처리를 수행한다. 위 코드의 경우 입력 데이터로 vec3 타입의 위치 데이터를 gl_position을 통해 설정한 뒤, 출력 변수인 ourPosition에 저장하여 내보내는 것을 확인할 수 있다.

프래그먼트 셰이더에서는 정점 셰이더에서 내보낸 데이터를 수신하기 위해 입력으로 이름과 타입이 동일하게 매치되도록 하는 ourPosition이 선언되어 있다. 결과적으로 위 셰이더는 픽셀의 색상이 결정될 때 정점의 위치 정보 그대로 색상이 결정되도록 하고 있다.

삼각형을 그리는 코드에 해당 셰이더를 적용한 결과이다. 삼각형의 중심 좌표인 (0, 0)을 기준으로 좌하단 정점의 경우 위치가 (-0.5, -0.5)이기 때문에 정점 위치를 그대로 픽셀 색상이 반영하지만 음수값이기 때문에 픽셀 색상이 (0.0, 0.0, 0.0, 1.0)으로 보간 되어 검은색을 띠는 것을 알 수 있다.



유니폼(Uniform)

GLSL에서는 CPU의 애플리케이션에서 GPU의 셰이더로 데이터를 전달할 수 있는 또 다른 방법으로 uniform 키워드를 제공하고 있다. 앞서 설명한 방법과 다른 점은 전역으로 지정되어 모든 셰이더에서 접근이 가능하다는 점이 있다.

uniform type var;



uniform에 데이터를 넘겨주기 위해서는 다음과 같은 OpenGL에서 제공하는 함수를 사용한다.

glGetUniformLocation(GLUint program, const GLchar* name);



첫번째 인수에는 셰이더 파일이 링크되어 있는 프로그램의 ID값을 넘겨준다. 두 번째 인수로는 const char* 타입으로 실제로 셰이더에 uniform으로 선언된 변수의 이름이다. 반환 결과로 해당 변수 위치의 주소를 얻을 수 있다. 위치를 얻으면, glUniform 함수를 통해 타입에 따라 값을 지정할 수가 있다.

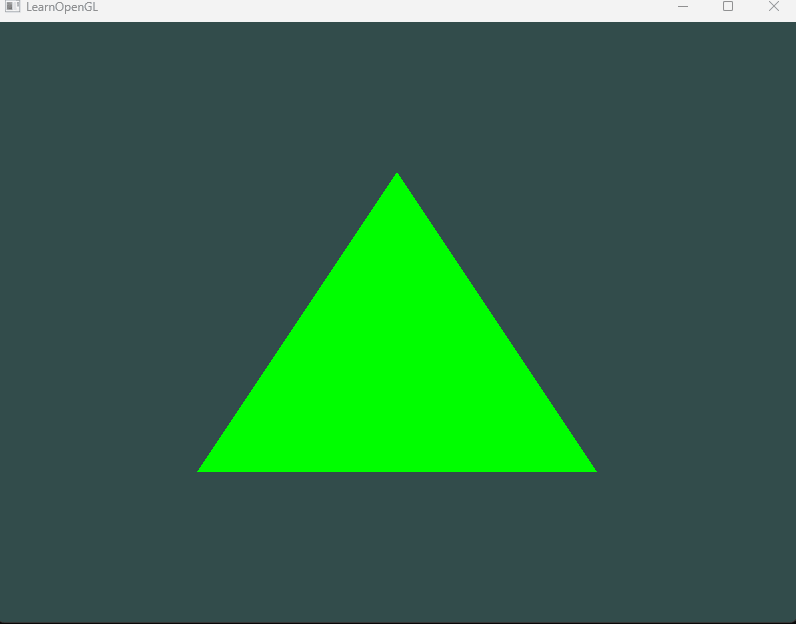

다음은 uniform 변수를 사용한 LearnOpenGL 사이트에서 제공하는 예제로, 시간에 따라 삼각형의 색이 초록색으로 점멸하도록 한다.

전체 코드는 다음과 같다.

/* shader.cpp */
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <string>
#include <iostream>
#include <fstream>
#include "shader.h"

GLuint renderingProgram;

using namespace std;

void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
	glViewport(0, 0, width, height);
}

void processInput(GLFWwindow* window)
{
	if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
	{
		std::cout << "Pressed ESC" << std::endl;
		glfwSetWindowShouldClose(window, true);
	}
}

// vertex 정의
float vertices[] = {
	// positions			// colors
	-0.5f, -0.5f, 0.0f,		1.0f, 0.0f, 0.0f,
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,
 	 0.0f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f
};


int main() {
	glfwInit();
	glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
	glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
	glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

	GLFWwindow* window = glfwCreateWindow(800, 600, "LearnOpenGL", NULL, NULL);
	if (window == NULL)
	{
		std::cout << "Failed to create GLFW window" << std::endl;
		glfwTerminate();
		return -1;
	}
	glfwMakeContextCurrent(window);
	glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

	if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
	{
		std::cout << "Failed to initialize GLAD" << std::endl;
		return -1;
	}

	unsigned int VBO, VAO;

	glGenBuffers(1, &VBO);
	glGenVertexArrays(1, &VAO);

	glBindVertexArray(VAO);
	glBindBuffer(GL_ARRAY_BUFFER, VBO);
	glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
	// position attribute
	glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
	glEnableVertexAttribArray(0);
	// color attribute
	glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)(3 * sizeof(float)));
	glEnableVertexAttribArray(1);

	Shader ourShader("shaders/vertShader.glsl", "shaders/fragShader.glsl");

	while (!glfwWindowShouldClose(window)) {
		// 입력 감지
		processInput(window);

		// 렌더링 명령 ...
		glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
		glClear(GL_COLOR_BUFFER_BIT);

		ourShader.use();

		float timeValue = glfwGetTime();
		float greenValue = sin(timeValue) / 2.0f + 0.5f;
		int vertexColorLocation = glGetUniformLocation(ourShader.ID, "ourColor");
		glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);

		glBindVertexArray(VAO);
		glDrawArrays(GL_TRIANGLES, 0, 3);

		// 렌더링 명령 ...

		glfwSwapBuffers(window);
		glfwPollEvents();
	}

	glfwTerminate();
	return 0;
}

/* shader.h */

#ifndef SHADER_H
#define SHADER_H

#include <glad/glad.h>

#include <string>
#include <fstream>
#include <sstream>
#include <iostream>

class Shader
{
public:
	unsigned int ID;

	Shader(const char* vertexPath, const char* fragmentPath)
	{
		std::string vertexCode;
		std::string fragmentCode;
		std::ifstream vShaderFile;
		std::ifstream fShaderFile;

		vShaderFile.exceptions(std::ifstream::failbit | std::ifstream::badbit);
		fShaderFile.exceptions(std::ifstream::failbit | std::ifstream::badbit);
		try
		{
			vShaderFile.open(vertexPath);
			fShaderFile.open(fragmentPath);
			std::stringstream vShaderStream, fShaderStream;
			vShaderStream << vShaderFile.rdbuf();
			fShaderStream << fShaderFile.rdbuf();
			vShaderFile.close();
			fShaderFile.close();
			vertexCode = vShaderStream.str();
			fragmentCode = fShaderStream.str();
		}
		catch (std::ifstream::failure e)
		{
			std::cout << "ERROR::SHADER::FILE_NOT_SUCCESFULLY_READ" << std::endl;
		}
		const char* vShaderCode = vertexCode.c_str();
		const char* fShaderCode = fragmentCode.c_str();

		// Complie shaders
		unsigned int vertex, fragment;

		// vertex shader
		vertex = glCreateShader(GL_VERTEX_SHADER);
		glShaderSource(vertex, 1, &vShaderCode, NULL);
		glCompileShader(vertex);
		checkCompileErrors(vertex, "VERTEX");
		// fragment shader
		fragment = glCreateShader(GL_FRAGMENT_SHADER);
		glShaderSource(fragment, 1, &fShaderCode, NULL);
		glCompileShader(fragment);
		checkCompileErrors(fragment, "VERTEX");
		// shader program
		ID = glCreateProgram();
		glAttachShader(ID, vertex);
		glAttachShader(ID, fragment);
		glLinkProgram(ID);
		checkCompileErrors(ID, "PROGRAM");
		// delete
		glDeleteShader(vertex);
		glDeleteShader(fragment);
	}

	void use()
	{
		glUseProgram(ID);
	}

	void setBool(const std::string &name, bool value) const
	{
		glUniform1i(glGetUniformLocation(ID, name.c_str()), (int)value);
	}

	void setInt(const std::string& name, int value) const
	{
		glUniform1i(glGetUniformLocation(ID, name.c_str()), value);
	}

	void setFloat(const std::string& name, float value) const
	{
		glUniform1f(glGetUniformLocation(ID, name.c_str()), value);
	}

private:
	void checkCompileErrors(unsigned int shader, std::string type)
	{
		int success;
		char infoLog[1024];
		if (type != "PROGRAM")
		{
			glGetShaderiv(shader, GL_COMPILE_STATUS, &success);
			if (!success) {
				glGetShaderInfoLog(shader, 1024, NULL, infoLog);
				std::cout << "ERROR::SHADER_COMPILATION_ERROR of type: " << type << "\n" << infoLog << std::endl;
			}
		}
		else {
			glGetShaderiv(shader, GL_LINK_STATUS, &success);
			if (!success) {
				glGetShaderInfoLog(shader, 1024, NULL, infoLog);
				std::cout << "ERROR::PROGRAM_LINKING_ERROR of type: " << type << "\n" << infoLog << std::endl;
			}
		}
	}
};

#endif

정점 속성 추가하기

 정점 속성은 위치 뿐만 아니라 색상, 텍스쳐 좌표, 법선 벡터 등 다양한 속성을 가질 수 있다. 아래의 경우는 정점 데이터를 정의할 때, 각 정점에 위치 정보와 함께 색상 정보를 추가한다.

float vertices[] = {
	// positions			// colors
	-0.5f, -0.5f, 0.0f,		1.0f, 0.0f, 0.0f,	// red
	 0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,	// green
 	 0.0f,  0.5f, 0.0f,		0.0f, 0.0f, 1.0f	// blue
};

지난 글에서 정점 데이터를 처리하기 위해서 OpenGL에게 해석하는 방법을 지정해 주었다. 정점 속성 하나가 추가되었으므로, 그에 따른 해석 방법도 달라져야 한다.

위의 도식은 정의한 vertices 정점 데이터에 나열된 데이터와 일치한다.  각 정점에 대해 세 개의 x, y, z 정보와 r, g, b 정보를 묶어서 처리할 수 있도록 하고 싶으므로, 다음과 같이 코드를 수정한다. 주의해야 할 점은 위치 속성과 색상 속성이 데이터를 읽기 시작하는 오프셋이 서로 다르다는 점이다.

/*
// 단일 속성
// position attribute
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
*/

// position attribute
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// color attribute
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);



각 정점 속성이 3개의 float 타입 데이터를 가지므로, stride는 24bytes, offset은 위치 속성의 경우 0, 색상 속성의 경우 12 bytes의 위치에서 처음으로 데이터를 읽도록 한다.



실행 결과는 다음과 같다.



각 정점에 대한 색상 정보만 제공했지만, 출력 결과를 통해 삼각형을 이루는 모든 픽셀의 색상이 결정된 것을 확인할 수 있다. 실제로 화면에 출력을 위해 삼각형에는 수많은 프래그먼트가 존재하고 프레그먼트 셰이더는 정점 색상 간의 선형 조합을 하는 프래그먼트 보간을 통해 다른 조각의 색상을 결정한다.

---

이전 학기 수강한 컴퓨터 그래픽스에서는 셰이더 구현까지는 진행하지 않았기 때문에, 비록 간단한 셰이더지만 직접 구현해 봄으로써 GLSL 언어 사용 방법 및 셰이더 입출력 과정에 대해 이해하게 된 것 같다.
